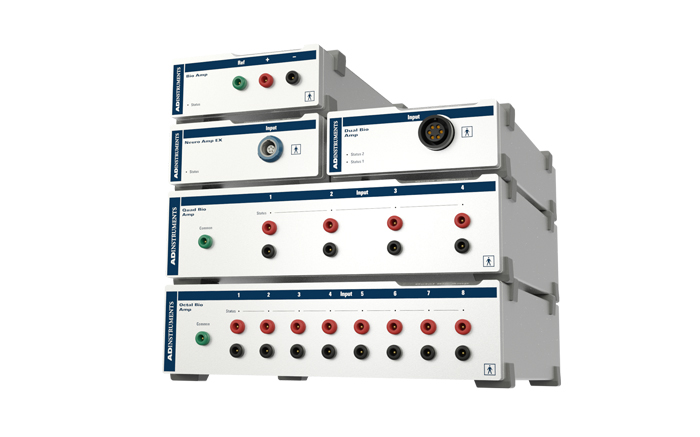

生物放大器

输入

• 连接类型：三个带护罩的1.5mm公销插座
• 输入配置：1个隔离差分通道，带隔离接地参考或右腿驱动

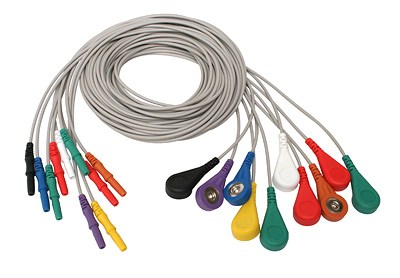

• 输入阻抗：>1 GΩ差分，<100 pF（无电缆）或500 pF（提供的屏蔽生物放大器电缆和引线）至隔离接地
• 隔离：4000Vrms（50赫兹，持续1分钟）
• 输入范围：±100μV在10个步骤中达到±100 mV满量程（组合生理记录仪（和生物放大器）
• 获得精度:±1.5%所有量程
• 非线性：范围内<0.2%
• 不同带宽下的噪声：
  • 1 Hz至10 kHz：<1.2μVrms（<12 mV p-p）
  • 0.3 Hz至1 kHz：<0.5μVrms
  • 0.1 Hz至100 Hz：<0.4μVrms
• IMRR（隔离模式）：> 130db(对非隔离接地，50hz)
• 共模抑制比（共模）：>60 dB典型值（150K电极阻抗，50Hz和60Hz时的5K不平衡）。>典型100dB（50Hz和60Hz时的平衡电极阻抗）
• 输入泄漏电流：<4μArms@240 V，50 Hz
• 直流容差：±370mV
• 基线恢复：自动或手动

过滤

• 低通滤波：频率软件可选：50、100、200、500、1000、2000、5000、10000 Hz，关闭
• 高通滤波：软件可选择的频率：直流、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
• 自适应电源滤波器：50或60Hz频率

输出

• 信号：最大±4.5 V
• 音频输出：3.5毫米（0.14英寸）立体声输出插座，适合直接连接耳机或有源扬声器。可从软件中选择输出。

控制端口

• 我^2.C端口：提供控制和电源。接口通信速率约为50 kbits/s。

物理配置

• 外形尺寸(高×宽×深):55 mm × 120 mm × 260 mm(2.2”× 4.7”× 10.2”)
• 重量：1.3千克（2磅12盎司）
• 功率要求：~2 W
• 工作条件：5-35°C。0-90%湿度（非冷凝）
• 运输/储存条件：0-40°C、0-95%湿度（非冷凝）

安全/监管信息

• 安全性：符合IEC 60601-1:2012
• EMC：符合IEC 60601-1-2:2014

输入

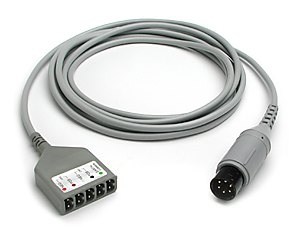

• 连接类型：六针DIN/MS插座，用于安装5芯生物放大器电缆（Tronomed D-1540）
• 输入配置：2个带公共隔离接地参考或右腿驱动的隔离差分通道
• 输入阻抗:>1 GΩ差动，< 100pf(无电缆)到隔离地或500pf(提供屏蔽Bio - Amp电缆和引线)到隔离地
• 隔离：4000Vrms（50赫兹，持续1分钟）
• 输入范围：±100μV在10个步骤中达到±100 mV满量程（组合生理记录仪（和生物放大器）
• 获得精度:±1.5%所有量程
• 非线性：范围内<0.2%
• 不同带宽下的噪声：
  • 1 Hz至10 kHz：<1.2μVrms（<12 mV p-p）
  • 0.3 Hz至1 kHz：<0.5μVrms
  • 0.1 Hz至100 Hz：<0.4μVrms
• IMRR（隔离模式）：> 130db(对非隔离接地，50hz)
• 共模抑制比（共模）：>60 dB典型值（150K电极阻抗，50Hz和60Hz时的5K不平衡）。>典型100dB（50Hz和60Hz时的平衡电极阻抗）
• 输入泄漏电流：<4μArms@240 V，50 Hz
• 直流容差：±370mV
• 基线恢复：自动或手动

过滤

• 低通滤波：频率软件可选：50、100、200、500、1000、2000、5000、10000 Hz，关闭
• 高通滤波：软件可选择的频率：直流、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
• 自适应电源滤波器：50或60Hz频率

输出

• 信号：最大±4.5 V
• 音频输出：3.5毫米（0.14英寸）立体声输出插座，适合直接连接耳机或有源扬声器。可从软件中选择输出。

控制端口

• 我^2.C端口提供控制和电源。接口通信速率约为50 Kbits/s。

物理配置

• 外形尺寸(高×宽×深):55 mm × 120 mm × 260 mm(2.2”× 4.7”× 10.2”)
• 重量:1.3公斤(2磅12盎司)
• 功率要求：~3 W
• 工作条件：5-35°C。0-90%湿度（非冷凝）
• 运输/储存条件：0-40°C、0-95%湿度（非冷凝）

安全/监管信息

• 安全性：符合IEC 60601-1:2012
• EMC：符合IEC 60601-1-2:2014

输入

• 连接类型：9 x 1.5 mm（四通）或17 x 1.5 mm（八通）单针带护套阳插座
• 输入配置：4（四路）或8（八路）隔离差分通道，带公共隔离接地参考或右腿驱动
• 输入阻抗：>1 GΩ差分，<100 pF（无电缆）至隔离接地
• 隔离：4000 Vrms（50 Hz持续1分钟）
• 放大范围：10步±100μV至±100 mV满量程（PowerLab和Bio放大器组合）
• 增益精度：±1.5%所有范围
• 非线性：范围内<0.2%
• 不同带宽下的噪声：
  • 1 Hz至10 kHz：<1.2μVrms（<12μV p-p）
  • 0.3 Hz至1 kHz：<0.5μVrms
  • 0.1 Hz至100 Hz：<0.4μVrms
• IMRR（隔离模式）：>130 dB（对非隔离接地，50 Hz）
• 共模抑制比（共模）：>60 dB典型值（150K电极阻抗，50Hz和60Hz时的5K不平衡）。>典型100dB（50Hz和60Hz时的平衡电极阻抗）
• 输入泄漏电流：<4μArms@240 V，50 Hz
• 直流容差：±370mV
• 基线恢复：自动或手动

过滤

• 低通滤波：频率软件可选：50、100、200、500、1000、2000、5000、10000 Hz，关闭
• 高通滤波：软件可选择的频率：直流、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz
• 自适应电源滤波器：50或60Hz频率

输出

• 信号：最大±4.5 V
• 音频输出：3.5毫米立体声输出插座，适合直接连接耳机或有源扬声器。可从软件中选择输出。

控制端口

• 我^2C端口：提供控制和电源。接口通信速率约为50kbits/s。

物理配置

• 尺寸（高×宽×深）：70毫米×240毫米×260毫米（2.7英寸×9.45英寸×10.2英寸）
• 重量：2.5千克（5.5磅）
• 功率要求：~4.5 W（四路），~7 W（八路）
• 工作条件：5-35°C。0-90%湿度（非冷凝）
• 运输/储存条件：0-40°C、0-95%湿度（非冷凝）

安全/监管信息

• 安全性：符合IEC 60601-1:2012
• EMC：符合IEC 60601-1-2:2014
